ストリップボードの主電源電圧


10

コンセプトの証明として、素早くプロトタイプを作成する必要があります。ストリップボードでメイン(UK 230V)を使用しても安全ですか?変圧器に行くので、いくつかのアプライアンスを制御できます。または、これを行うにはカスタムPCBを設計する必要がありますか?


1
あなたはおそらくそうすべきではない、と言われて、私はピンチでそれをやった、そしてそれはうまくいった。本当に注意してください。露出したトラックは、何らかの理由で常に導電性表面に接触しているようです。
s3c 2015

回答:


11

「安全ですか?」回路の使用と設計に関する十分な情報を提供していないため、また、どのレベルの安全性を尊重するつもりなのかについては回答できません。

代わりに私は質問に答えます:

ストリップボードに230VAC回路を安全にプロトタイプするにはどうすればよいですか?

プロトタイプによって、私はプロジェクトが厳格なテストと概念実証のために厳密に観察の下で限られた期間だけ使用され、この段階でこの状態では一般の人に使用のために提供されることを意図していないと想定しています。

あなたは保護したい:

  • ユーザー
  • 取り付けられている機器
  • 電力線
  • 回路自体

保護する必要があるのは次のとおりです。

  • 短絡
  • 現在の状況
  • 衝撃の危険
  • 火災の危険
  • 回路およびその他の接続デバイスの損傷

設置場所で使用する可能性のあるプラグに組み込まれたヒューズを使用することで、ほとんどの短絡、現在の状況、および火災の危険からすでに保護されています。そうでない場合は、電源に適切な定格のヒューズがあることを確認してください。回路自体と接続先について限られた情報しか提供していないので、接続先の回路とデバイスを保護することについて、あまりアドバイスをすることはできません。さらに、これらはいずれも、ストリップボードまたはカスタムPCBの使用による影響を受けません。彼らは、製造方法よりも回路の設計と使用に関係しています。

ここでの主な問題は、ストリップボードの使用が高電圧に対して安全かどうかです。

要するに、はい、それは結構です-特に上記のプロトタイピングの目的のために。

長い間:

空気の絶縁破壊電圧は1メートルあたり約3メガボルトです。230VACラインはRMS電圧で与えられます。ピークツーピーク電圧は、実際には約325Vです。3MV / m breakdwnでは、325Vは約0.1mmのギャップを埋めることができます。これは、一般的な操作条件下では、ストリップボード内の隣接するストリップ間のギャップが、短絡や火花なしに電位を維持するのに十分以上であることを意味します。

プロトタイプがCEおよびULに必要なHI-POTテストに合格することを意図している場合は、3kVまたは4kVの電力スパイクからも保護する必要があります。これは、隣接するストリップ間に1mmから1.4mmのギャップが必要であることを意味します-一部のストリップボードには十分なギャップがありますが、そうでないものもあります。ボード自体とその仕様を調べて、その要件を満たしているかどうかを確認する必要があります。あるいは、エポキシが空気よりも高い絶縁破壊電圧を備えている限り、トラック上やこれらのラインが互いに接近している場所であればどこでも絶縁エポキシを使用できます。

ユーザーが回路、ボタン、ケース、または付属部品に触れる場合は、ユーザーをACラインからさらに絶縁する必要があります。ほとんどのデバイスは単にプラスチックを使用しており、ユーザーが金属部品に触れることは決してありません。露出した金属部分は一般に接地されており、要件に応じて、露出した金属部分があるデバイスには、電源コードとインラインでGFCIが必要になる場合があります。

したがって、プロトタイプが適切に囲まれていること、およびユーザーインターフェイスやアクセス可能な部品が電力線から絶縁されていることを確認してください。

最後に、回路に絶縁された低電力セクション(たとえば、マイクロコントローラー制御など)がある場合、絶縁回路と電源回路の間に同様の分離ギャップが必要です。繰り返しになりますが、1mmは小さいように見えるので問題にはなりませんが、プロトタイプをさらに大きく分離してテストとデバッグを簡単かつ安全に行えるようにしたいのです。

可能であれば、すべてのテストで絶縁変圧器を使用します。これにより、多くの頭痛といくつかの危険が軽減されます。


ああ、それだけです-HI-POT距離は私が考えていたものです。
立ち寄って

私はいくつかの他のストリップのみがメッキされた/穴のあるストリップボードをキックしました-低密度ですが、これには便利でしょう。より大きなギャップで区切られたいくつかのレイアウトのレイアウトもあります。
クリスH

@carveoneうん。ULにリストされているものやCE規格に適合させる場合は、距離と規制がより厳密に指定されています。
アダムデイビス

3

単純な答えはノーです。カスタムPCBを実行し、設計基準を注意深く確認する必要があります。

特定の電圧に対して、回路基板のトラック間で維持すべき最小安全距離があります。230Vのピーク間電圧は325Vです。私の記憶が機能する場合、トラックの距離は3mm程度になるはずです。これは推定値なので、確認する必要があります。ストリップボードのトラック間の最小距離は3mm未満です。約1 / 2mmです。

(誰かがすでにこれを行っていることを知っていました):電源電圧ACを処理するPCBの沿面距離?



控えめに言っても、元のUL仕様とIPC仕様が混乱していて、頭の3mmがstackexchangeからのものであったことを指摘しておきます。その点では、私の答えは特に良いものではありません:-)私はあなたがその数よりも近づくことができることは間違いありませんが、どれほど近いかわかりません。
カルベオーネ2015

1

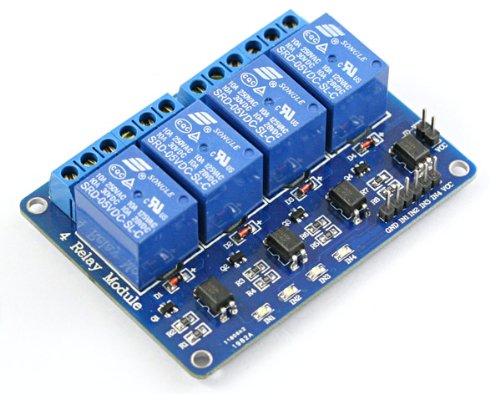

再:リレーボード。承知しました!適切に設計されたものは、3〜5Vのロジックレベルとメインの間の光絶縁を備えています。写真でそれを見ることができます。私は以前にそれらを使用したことがあり、それらは非常に安全です。
カルベオーネ2015

距離など、ここに示されているさまざまな誤った情報。ATX電源の内部を見ると、TO-220が差し込まれている場所の間のTO-220 HVスイッチャーピンのトラックの間隔が1mm未満です。そして何百万ものATX電源が販売されます!また、規制当局の承認も通過します。
Fizz

3

ストリップを剥がして、低電圧回路と高電圧回路の間(およびライブとニュートラルの間)の境界を提供し、主電源配線を補強し、正しいヒューズを使用すれば、おそらく問題はありません。

一端にコイル端子があり、他端にすべてのスイッチ接点端子があるリレーを使用します(たとえば、Panasonic JW1シリーズ)。


2

私は、ストリップボード(「Veroboard」と呼びます)で北米のAC主電源電圧(120 Vac)を正常に使用しました。私はそれが安全にそうするように考えるならば、あなたは、各交流主ストリップとの間に、少なくとも1つの未使用のストリップ持っていると、 AC主電源ストリップや他の回路のいずれかとの間に二つ以上の未使用のストリップを。

これらの条件は、クリアランスに指定された最小間隔を満たしていることに注意してください。コンフォーマルコートを適用すると、最小沿面距離に対応できます。

実際には、うまくいくようです。ピン間隔が0.2インチのネジ式端子台を使用しています。これにより、ピン間の未使用のストリップが自動的に得られます。

多くの場合、端子台にアースを含めます。ピンの順序は次のようになります:(ボードの端に最も近い)ライブ、ニュートラル、アース、その他(現在はボードの中央に向かって)。

ストリップボードの銅ストリップは、大量の電流を流すのに適していないことに注意してください。ACゼロクロスサンプリングや電圧測定などには問題ありませんが、15A負荷の処理には問題があります。


「Veroboard」はストリップボードの特定のブランド名ですが、一般的なストリップボードを指すことにも慣れがちです。
psmears 2015

1

イギリスにいるので、PCBをエッチングしたくない場合は、古き良きMaplinからこの製品を試すことができます。

http://www.maplin.co.uk/p/veroboard-copper-dil-stripboard-381x2146mm-fl17t

RSで少し安いですが、VATを追加することを忘れないでください:

http://uk.rs-online.com/web/p/stripboards/1595420/

メーカーはそれをVerostripと呼んでいると思います(通常のストリップボードのVeroboardという名前とは対照的です)。

基本的には、トラック長がわずか15ホールのストリップボードであり、すべてのトラックが中央で途切れており、それぞれ7ホールのトラックのペアを提供します。そのアイデアは、DIL ICをマウントしたり、ブレッドボードから直接回路を転送したりできるというものです。

中央の2.54mmのギャップにより、ライブとニュートラルを適切に分離できます。他の人が示唆しているように、通常のストリップボードからトラック全体をリッピングするよりも確かに簡単です。

短いトラックの長さはライブトラックに触れるリスクを軽減しますが、他の人が言ったように、使用中は触れないように注意してください。


1

簡単なハックでコンポーネントが少ない場合は、端子台の使用を検討してください。はんだが少し残ってストリップボードをブリッジするよりもリスクが少ない。


0

トラック間のギャップは気になりません。ボードが乾いていてきれいな場合、1mmで十分なので、2〜3の未使用のトラックを挟んで2つのトラックに電力を供給しても問題ありません。

ここでの本当の危険は、絶縁なしで全面的に230Vになることです。導電性のワイヤーがワイヤーに触れる可能性はその長さとともに増加します。230V部品に必要な最短のラインを選択してください。特に230V領域の近くでは、非常に注意深くはんだ付けし、長い接続には絶縁ワイヤを使用する必要があります。また、電源が入っているときは、手を近づけないでください。

PS。万が一に備えてヒューズを忘れずに!(最良の結果を得るには、ヒューズはボードの前に来る必要があります(例:電源コード)。)


2
私は、隣接するトラックがLiveとNeutralであり、それらが交差する可能性があると想定していました。加えて、ストリップボードの私の経験は、それが<grin>をきれいにすることは決してないということです。私はあなたが中間のトラックを引き裂くことができるということを提案しようとしていました、その場合それは大丈夫でしょう。私が18歳か19歳のとき、私はSharpyであらかじめ穴を開けたPCBにトラックを描き、それをエッチングするのが常でした。このような場合、ストリップボードよりも簡単です-ドットに参加してください!
カルベオーネ2015

なぜライブとニュートラルは隣接しなければならないのですか?私の提案は、230Vを伝送するNCトラックを2〜3本残しておくことです。もちろん、それらのNCトラックをリッピングすることはさらに良いでしょう。
ドミトリーグリゴリエフ2015

@DmitryGrigoryevこれらのNCトラックを間に残すと、沿面距離が効果的に増加しますか?私の考えでは、それはまったくうまくいきません。
Dzarda

何故なの?ギャップ距離は付加的な量です。
ドミトリーグリゴリエフ2015

1
ヒューズはボードの前に来ます、英国はプラグにヒューズがあります。
Jasen 2015
