DIY小型ソレノイド水バルブ


8

私は巨大なプロジェクトを開発しています。とてもクールですが、非常に複雑で、日本のアーティストの作品に基づいた「ウォータープリンター」です。私は電気技師なので電子工学とソフトウェア開発が得意なので、プロジェクトのほとんどは既に完了しています。コンピュータ制御のインターフェースを作成し、適切な速度で複数のソレノイドバルブを制御して、画像を「印刷」できます。水と重力、ここでは、 LEDだけでバルブをシミュレートする私のプロジェクトの初期段階の例を見ることができます。

私はこれまでソレノイドバルブを使用したことがなく、香港からebayでいくつか購入しましたが、間違いでした。この種のバルブは、アクチュエーターを変位させるために一定量の圧力を必要とするため、閉じるのが非常に遅くなります(このプロジェクトには適していません)私は液滴が必要であるという事実を考えると、バルブが1/2フィート(非常に大きい)であることを見つけるだけであり、約10ドルで、それらが機能する場合でも約100バルブが必要になることを考慮して、これには1000ドルの余裕がありません。

これを解決する唯一の方法はバルブを作ることだと決めましたが、機械式アクチュエータを想像するのはあまり得意ではないので、皆さんのような創造的な心の助けが必要です。電気信号を使用して水槽のパイプの水の流れを制御する必要があると想像してください。それだけです、どう思いますか?あなたの想像力を飛ばしましょう!:)


6
小さくて高速で正確なバルブに10ドルも余裕がない場合、非常に巧妙なDIYソリューションを考え出せない限り、これでどこでも手に入るとは思えません。そのコストの近くで市販されているものは何も見つかりません。自動車の燃料噴射装置はインスピレーションを探すのに一見の価値があるかもしれません。
mikeselectricstuff 2012

2
私は彼がまさにそれを探していると思います、@ mikeselectricstuff:賢いDIYソリューション。
tyblu

5
機械的な質問のように
聞こえ

1
バルブあたりの目標価格はありますか?
Rocketmagnet

1
ええと、プロジェクトの電子的側面はほぼ完了しているとあなた自身が主張したので、これは間違いなく機械的な質問です。
dext0rb

回答:


8

ソレノイドは確かにあなたが自分で作ることができる最も安価で簡単なものです。さらに、水の流れをこのように方向付けることは難しくありません。バルブを作る必要すらありません。あなたがする必要があるのは、水の流れを方向転換することだけです。

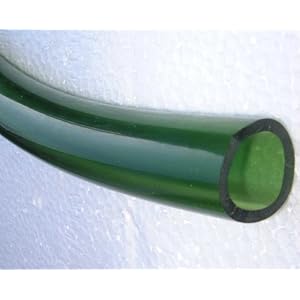

フレキシブルチューブがあるので、チューブの端を2つの位置の間で移動するだけです。ある位置では水を噴出し、別の位置では水を排水口に噴出します。

DIYウォーターディレクター

ソレノイドコイルは自分で巻くことができます。ちょうど鋼棒の長さをカットして、コイルワイヤー(それらの周りのエナメル銅線)を巻きます。

水管の端を短い長さの鋼管に押し込みます。水管の弾力性により、水管がソレノイドから遠ざけられ、水が排水口に流れ込みます(これはフェイルセーフ位置でもあります。停電時には排水されます)。ソレノイドが励磁されると、ソレノイドがチューブを引き付け、水が流れ落ちて見えるようにします。

フレキシブルチューブは、実際にはスプリングとしてうまく機能しない場合があります。その場合は、ばねを追加します。または、フレキシブルチューブの代わりに、かなり長い細い鋼管を使用します。これは、必要な約4mmを移動するのに十分な柔軟性があります。


1
鋼鉄部品、あちこちに水-何が問題になるのか...!
mikeselectricstuff 2012

3
あなたが本当にあまり役に立たないマイク、もっと建設的になるようにしてください。ロケットが流れを止めることから流れをそらすことまで目的を再定義した方法は素晴らしいと思います。私は同じプロジェクト用の安価なソレノイドバルブを見つけようとしていましたが、20ドル未満のものが出てきませんでした。電磁石の配列を使用してこの方法で流れを迂回させ、管を排水溝に出し入れする方法を検討する場合があります。ボックスロケットの外側で考えてくれてありがとう!
thomallen 2012

1

ソレノイドとアクチュエータは、製造されたすべての機械式リレーにあります。あなたは安い余剰市場の汚れであらゆる種類のリレーを見つけることができます(読み:<$ 1.00)。

簡単なバルブ機構をリレー接点に結合する方法が見つかれば、ソレノイドバルブがあります。

挟まれたチューブから非常にシンプルなバルブを作ることができます。これがリレーソレノイドからの小さな力で機能するためには、チューブが非常に柔軟でなければなりません(バルーン材料を考えてください)。唯一の問題は、それがあまり圧力に抵抗しないことです。

単純なゲートバルブを作成することもできますが、質問をしているので、摩擦の少ない密接なスライドフィットで何かを作るためのツールがないと思います。


0

これまでに提案されたアイデアに加えて、ポンプを変調する可能性を検討することを提案します。制御する必要のある水量は本当にわかりませんが、マスターポンプを使用して各スパウトにバルブを使用するよりも、スパウトごとに個別に制御されるポンプを使用する方が良い場合があります。ほとんどのポンプにはある程度の機械的慣性がありますが、注意深い電子制御でそのような影響を最小限に抑えることができる場合があります。IR補正制御が必要かどうか、または水の機械的挙動がソフトウェアでモデル化および予測できるほど十分に予測可能かどうかはわかりません。ただし、モーターのインダクタンスを活用するのに十分高い周波数で正と負の電圧の​​間でモーターを変調することは、回生ブレーキを提供しながら速度を制御する優れた手段です(これは便利かもしれませんが、


0

また、ピエゾアクチュエーターも安価で、十分な速度があり、十分な強度があります。

水の流れを制御するいくつかの方法を分類するのに役立つかもしれません:

  1. 流れを止める
  2. 流れをそらす
  3. チャンバー内の圧力を上げ、スチームを作成して液滴を作成します(インクジェットプリンターの場合と同様)。
  4. はるかに可能

0

ここに画像の説明を入力してください

詳細な流体制御を備えた、簡単に、安価に、大量生産されたソラノイドに関する文字通りの私の最初のアイデア。

ここに画像の説明を入力してください

モーター制御ドロッパーの最初のアイデア。


0

小さなバルブを見つけるのは簡単です。1/ 4直動ソレノイドバルブは安くて高速で、1個あたり3.00米ドル未満です。中国のウェブサイトで見つけることができます。たくさんの種類があります。
