白熱電球に非常によく似たフィラメントLED電球はどのように機能しますか?


18

フィラメントLED電球は、LEDを含む非常に細いストリップを使用します。これは、古い白熱電球のフィラメントに似ています。

これらは、大きな「古いスタイル」の石炭フィラメントを備えた通常の電球のように見え、一般的な標準のE27ソケット電球とほぼ同じサイズと形状です。

フィラメント電球のスイッチオフ、木材-2

これらの電球には2つの基本的なバリエーションがあります。

  • 説明されているように1つの「プレーン」で、クラシックな電球に印象的に似ています
  • もう1つはガラスに白いコーティングが施されており、金属ソケットの横に約15mmの幅があります。

これらのフィラメントはどのように構築されますか?私はそれが「かなり普通の」LEDであると想像できましたが、それらの多くは何かに直接結合していますか?(COBへの参照があります)

熱管理はどのように機能しますか?Iiは、ヘリウムまたは「特許取得済みの有機ガス」のいずれかで電球を充填することについての憶測を見てきました。これで十分です。

ドライバーは非常に小さいようですが、どのように機能しますか?

白いコーティングを施したバリアント-一部のコンポーネントを隠している-はすでにそれほど多くのスペースではなく、単純なバリアントでは、些細なことのためのスペースがほとんどないようです。

以下に、オンになっている白色のコーティングバリエーションの電球をいくつか示します。

3つのフィラメント電球がオンになっています
Alibabaのこのサプライヤーの許可を得た画像)


LEDフィラメント電球は、最近廃止されているタングステンフィラメント電球とそれほど似ていないことに注意してください。長い間使用されていないカーボンフィラメント電球に似ています。

リアルレトロ-カーボンファイバー電球
bd®Antike Edison 220V-240V 40WレトロヴィンテージインダストリースタイルDekoGlühbirne(kl)


彼らは素敵に見えます!
アンディ別名別名14

1
@Andyakaはい、ライブを見たことはありませんが、確かに印象的です!(ライブを持っている人々によって確認されました)
フォルカージーゲル14

@GRTech(通知するのを忘れた)うーん...スキップしたときにLED電球との関係が見つかりませんでした-どの部分を見るべきですか?
フォルカーシーゲル14

2
ドライバーが何であれ、私はこれの力率を警戒します。次に、冷却効率とさまざまな騒音について。ここを見てgoogle.com/patents/US20110298375
GRテック

@GRTech「keine Elektronik und somit langlebiger」に基づくと、おそらく抵抗ドロッパーです。とにかく、3Wで誰がPFを気にしますか?
スペロペファニー14

回答:


2

これらのデバイスの機能を理解するには、従来のLEDの機能を理解することが役立ちます。LEDは発光ダイオードなので、基本的には単純なPN接合と考えることができますにはダイオードで使用される(実際にはLEDの構造はより複雑で、多くの場合ダブルヘテロ接合構造です)。

導かれた装置の構造
(ソース:gsu.edu

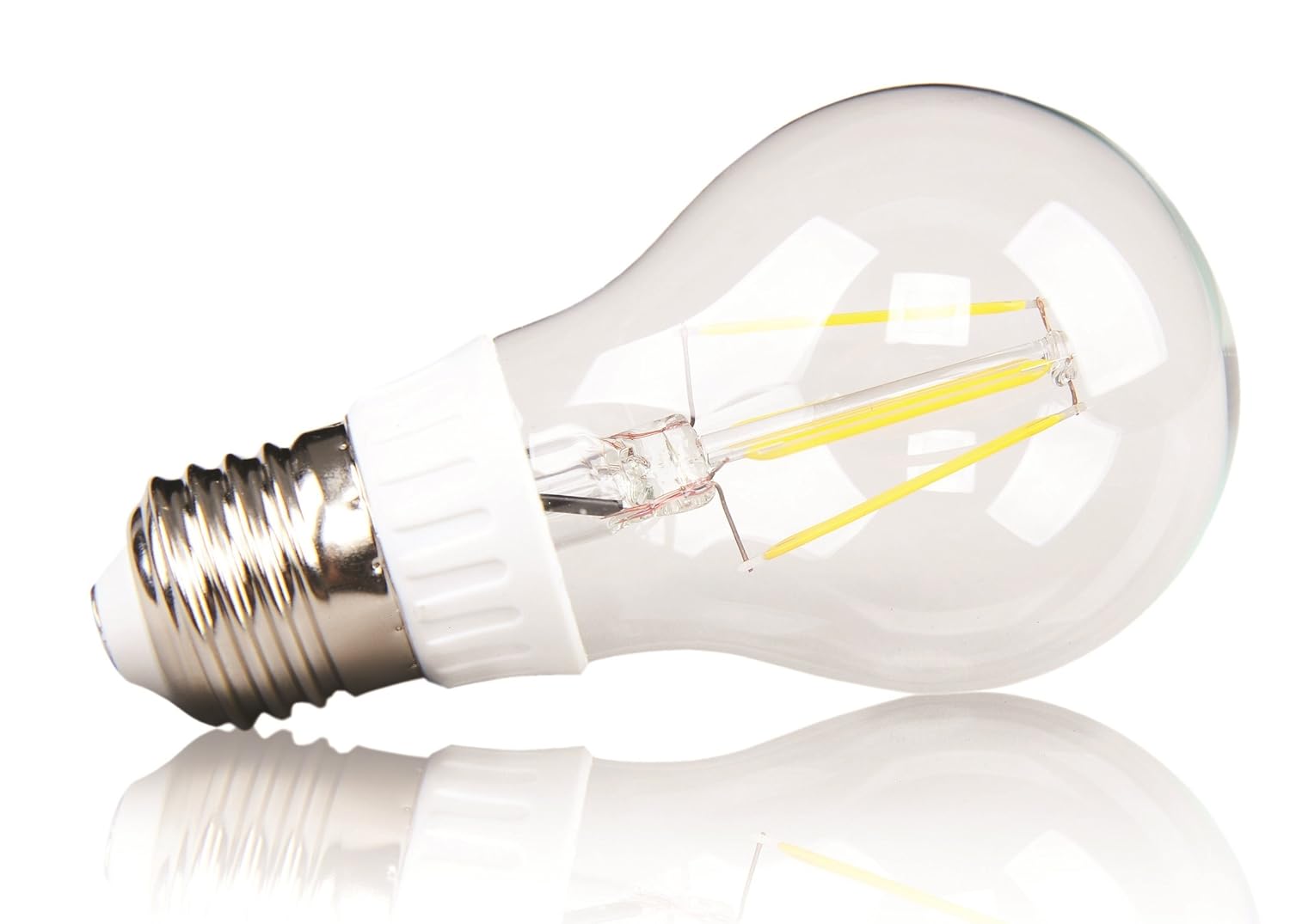

Amazon image1の同様のLED「フィラメント」電球の画像に基づいて、 image2
閉じる
各「フィラメント」は放射状構造を持つ単一のLED であり、従来の平面層ではなく放射状層を使用しているようです。したがって、コア層(たとえばカソード)は導体/金属で構成され、次の外側の層はn型材料、次の外側の層はp型材料、最後に最も外側の層はITO(Indium-Tin-Oxide)などの透明な導体(光を通すため)。

電球内のLEDが2つのラインとして並列に配置されており、それぞれ2つのLEDが直列に配置されているように見えます。

ドライバーは特定のLED「フィラメント」の仕様に依存しますが、LEDの順方向電圧が十分に高い場合、ドライバーはダイオードブリッジと同じくらい簡単になります。

これらのLED「フィラメント」は非常に長く細いため、体積あたりの表面積が大きいため、従来のLEDよりも熱が放散されます。


1
これらのLEDアセンブリは、従来の平面LEDのストリングよりもはるかに優れた熱を除去するように見えることを確認できます。
Anindoゴーシュ

ガスによる熱管理...ヘリウムは、熱伝導率が高い(空気の18倍)ため、確かに優れた候補です。しかし、それらのLEDを十分に冷却するのに十分ですか?他の提案はありますか?

2
今日の材料で多層放射状LED構造を実装することはほとんど不可能です。GaNベースの材料は、平面基板でも簡単ではありません。
BarsMonster

2
「各フィラメントは単一のLEDであるように思われます...」-強く反対します。これらを実際に製造している会社へのリンクについては、ledlam.co.uk / how-do-led-filament-workを参照してください
fearless_fool

1
イメージに基づいて構造をリバースエンジニアリングしようとすることは感謝しますが、結論は明らかに間違っています。説明したようにLEDの「フィラメント」を見たことはありません。それらはすべて、ガラス基板(熱放散が悪いが、周囲はすべて透明)上または金属ストリップ(上の画像を参照)の上の非常に小さなLEDチップの列です。放射状構造は一切ありません。
-FarO

24

これらのLEDは単一の放射状のダイではなく、多くのLEDダイ(おそらく25個)がその上に配置された透明基板で作られています。全体が蛍光体でコーティングされます。光は完全に均一ではありませんが、十分です。 フィラメントカッタウェイを導いた ここに仕様書があります:http : //www.runlite.cn/en/product-detail-145.html


これらを構築する方法は複数あるように思われますが、ラジアルオプションは無視しません。
通行人14

@Passerby放射状構造の例が少なくとも1つありますか?例を見つけることができません。
-FarO

11

イタリアでこれらのランプの1つを購入しました:3W / 300lumens / 9,00euros

複数の「ドットLED」をハイライトする非常に低い露出でいくつかの写真を撮りました。

詳細1

詳細2

ボックス

各ストリップと4ストリップごとに28個のドットLEDをカウントできます。これにより、112個のドットLEDが得られます。

その他の数値:100ルーメン/ワット2.68ルーメン/ドット75ルーメン/ストリップ0,03ユーロ/ルーメン

コストが電子機器の半分であると仮定すると、計算を簡単にするために、4フィラメントあたり4,00ユーロ、したがって28ドット/ 75ルーメンストリップあたり1ユーロと仮定できます。
